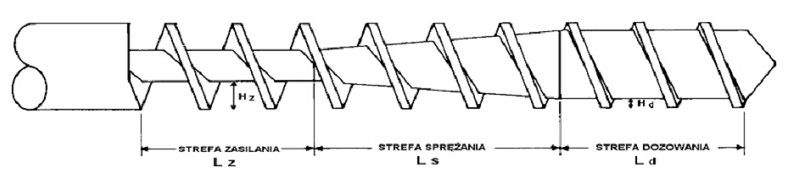

Strefy geometryczne układu uplastyczniającego wytłaczarki determinowane są przez geometrię ślimaka. Najczęściej stosowanym ślimakiem wytłaczarskim jest klasyczny ślimak trójstrefowy:
Poszczególne strefy geometryczne ślimaka wyznaczane są przez zmieniającą się wysokość kanału ślimaka: W strefie zasilania tworzywo jest pobierane z leja zasypowego i transportowane do cylindra. W cylindrze, w wyniku ciągłego ruchu obrotowego ślimaka tworzywo zostaje zagęszczone i transportowane dalej w kierunku głowicy. Strefę zasilania stanowi odcinek cylindra wytłaczarki liczony od zasobnika do miejsca, w którym zaczynają się elementy grzejne na cylindrze. Zdolność transportowania materiału zależy od: Zagęszczanie jest wynikiem powstawania gradientu ciśnienia w transportowanym tworzywie, zależnego od:
Dalsze zagęszczanie tworzywa zachodzi w strefie sprężania. W strefie tej tworzywo przechodzi ze stanu stałego w uplastyczniony. Teoretycznie uplastycznienie tworzywa powinno być zakończone właśnie w tej strefie. W rzeczywistości, w wyniku danego rozkładu ciśnienia wewnątrz cylindra, w pewnych sytuacjach może nastąpić przemieszczenie punktu początku uplastycznionego tworzywa do strefy zasilania, gdzie zagęszczanie jest niedostateczne (efekt niekorzystny, tworzywo w strefie zasilania powinno być w stanie stałym). Uplastycznione tworzywo opuszczające strefę sprężania powinno być już odgazowane.
Długości strefy sprężania mogą być różne w zależności od przerabianego surowca: W strefie dozowania zachodzi ujednorodnienie mechaniczne i termiczne przetwarzanego tworzywa oraz ustalenie wartości ciśnienia do poziomu potrzebnego do pokonania oporów przepływu przez głowicę. W celu uzyskania możliwie dużego ciśnienia, głębokość kanału ślimaka w tej strefie jest na ogół mała. Natężenie przepływu (wydajność) układu uplastyczniającego, obliczone na podstawie wydatku strefy dozowania, jest proporcjonalne do:
|
|
